    产品详情

    Product details

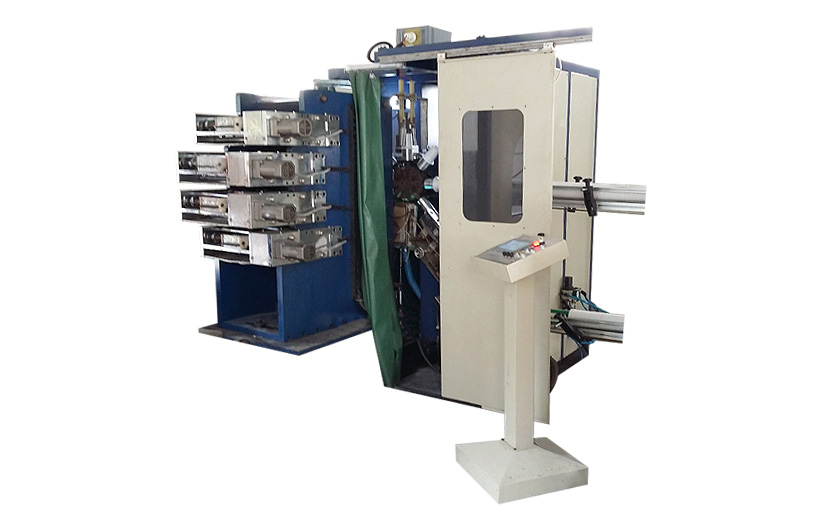

    MF-160-I

    MF-160-I普通型中速印杯机

    一、结构特点

    1、油墨组的胶辊是使用优质胶辊,串墨管是由无缝管制成外表电镀硬铬成镜面,各组油墨单元可自由开合,便于装板和清洗,洗版自动快捷;

    2、大鼓部分,是由铸件做成,外表面电镀硬铬成镜面,特制的大齿轮与大鼓连接;

    3、机部分的分度箱采用的是台湾进口品牌;

    4、进杯由4个螺旋式组成,4个螺旋同时按照杯子大小调整,送杯可同时平放十几条杯,可减少大部分人力,并解决了传统送杯因传送带弯弧度太大,长杯型易出故障等难题;

    5、自动叠杯成整条送至点数部分点数,点数部分可自由设置,点数到位后自动分开至包装位置,自动计数采用伺服传动光纤计数,调节方便;

    6、采用PLC控制系统,具备触摸屏自动显示故障原因和提示处理方法,该机各种功能操作简单、控制准确、安全可靠;

    7、该机稳定性能好、速度快、振动极小、寿命长。

    8、采用先进的运转套色调版装置技术,可同时调整版滚与大鼓压力,极大缩短了调试时间,提高生产效率;

    9、采用高速固化系统技术,UV灯管坚实耐用,固化效果好。

    10、优化的电晕装置更适应高速电晕,使电晕效果更好、更均匀;印刷效果更好!

    11、领先同行的传动印刷工位模头装置使印刷效果更清晰,并且印刷周长可任意调长短;

    12、独到的自动风冷却排气装置解决了印刷效果和整机散热的问题。

    13、自动识别系统能够在高速运转中,自动检测次品杯、模头无杯、双杯、微孔破杯的识别后自动停机,降低损耗保证质量;

    14、印刷主机调进退,调角度,都采用电动装置。同时模头与大鼓印刷橡皮,可电动精确调整;

    15、印刷主机整体结构全部电镀,更美观,清洗更方便。机器外封板全部采用汽车工艺喷漆,美观大方又耐用;

    16、采用欧盟CE控制标准生产印杯机机械,该机可与国内国际先进印杯机相媲美。

    二、技术参数

    型号
    参数
    适合物料
    PP、PE、PS、PET、PVC
    转印橡皮厚度
    2mm
    印杯色组
    6 colors
    杯子高度
    40-180mm
    杯子直径
    Φ60-Φ160mm
    印刷高度
    18 0mm
    印刷角度
    0-10°
    印刷速度
    230-300pcs/min
    固化功率
    3-6kw
    电晕功率
    0~1kw
    整机功率
    15kw
    电源
    3HP 380V±10V 50HZ
    耗用气量
    80m3/hr
    整机重量
    6.5T

    三、设备的基本组成

    1、油墨组:6组(6色印杯机)

    2、紫外线光固化:1套

    3、模座:1套

    4、进杯、送杯:1套

    5、数杯、点数:1套

    四、全自动控制电屏配置

    名称
    品牌或者品牌所属国家
    空气开关
    施耐德
    继电器
    欧姆龙
    接触器
    施耐德
    PLC
    三菱
    点数电机
    日本富士 伺服
    主电机
    江门江晟
    分割器
    国外进口技术
    真空泵
    上海富力
    电晕处理器
    江苏南通三信
    触摸屏
    台湾威伦
    大鼓轮
    表面镀硬铬处理
    调压力电机
    厦门东力
    轴承
    哈轴
    气缸,电磁阀
    韩国三和
